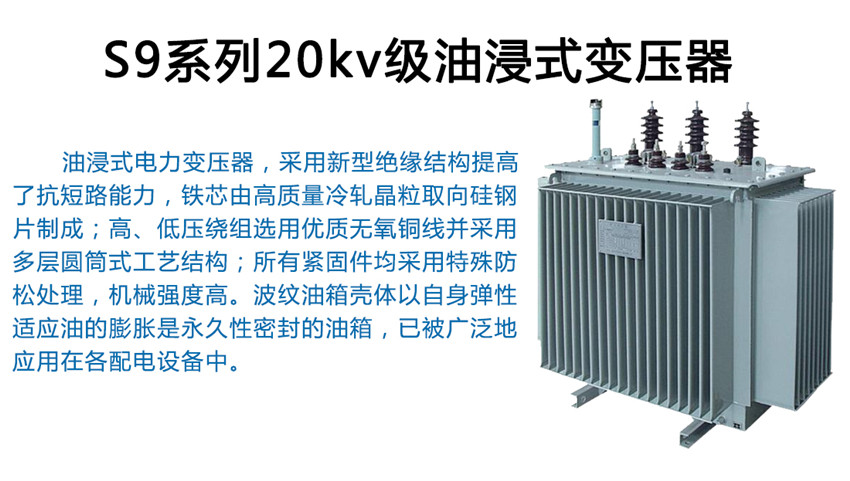

S9系列20kv級油浸式變壓器為配電網絡與工礦企業供配電系統中的重要設備，在工礦企業、農業和民用建筑中廣泛使用，也可用于石油、化工行業中多油污、多化學物質的場所。使用環境：戶外/戶內使用，海拔不超過1000m。
全國24小時銷售熱線:13263317831
1.鐵芯
采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用最合適之材料，使紅偉變壓器性能設計達到最佳。（紅偉變壓器所有系列為全新優質硅鋼片？）。
2.線材
采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃，HC, C級別需要特殊說明）。
3.絕緣材料
采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。
4.接線端子排
小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。
5.鐵腳
主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。
二、產品優勢
1電力工程學科學設計，將電壓變動率控制在1~1.5%以內。
2.采用優質全新冷軋硅鋼片疊裝；有效減少鐵損，提高效率
3. H級耐溫180°漆包線，自身損耗降至最低，。裸線圈繞組美觀大方，功效提高。
4、專業外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。
5.初級次級加風道散熱快，
7..鍍鋅腳架，戶外耐候性增加，使用壽命20年。
8.采用特殊浸漆工藝處理，真空浸漆，烘箱干燥！
9.采用耐高溫的絕緣材料設計，使變壓器更加節能、更加寧靜。
10..節能低噪線圈留有通風槽，空氣流動暢通，迅速有效降低線圈溫度。
11產品按結構分為開啟式和防護式，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。
1.2.可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動。
|
容量 Capacity (KVA) |
電壓組合 Valtage |
損耗 Loss(W) |
短路阻抗 lmpedence Voltage(%) |
空載電流 No-load Current(%) |
聯結組 標號 Connction |
重量 Weight() |
外形尺寸 Overall dimension L×W×H (mm) |
軌距 Ganuge (mm) |
||||
|
高壓 HV (KV) |
低壓 LV (LV) |
空載 No-load |
負載 Load |
油重 Oil |
總重 Total |
|||||||
| S9-30/10 | 30 |
6 6.3 10 10.5 11 ±5% 或 ±2×2.5% |
0.4 | 130 | 600 | 4 | 2.1 | Yyn0 | 67 | 290 | 1000×725×1065 | 400×400 |
| S9-50/10 | 50 | 170 | 870 | 2.0 | 80 | 385 | 1045×750×1160 | 400×450 | ||||
| S9-63/10 | 63 | 200 | 1040 | 1.9 | 90 | 450 | 1035×750×1200 | 400×450 | ||||
| S9-80/10 | 80 | 250 | 1250 | 1.8 | 100 | 490 | 1070×810×1200 | 400×450 | ||||
| S9-100/10 | 100 | 290 | 1500 | 1.6 | 110 | 560 | 1090×825×1285 | 400×450 | ||||
| S9-125/10 | 125 | 340 | 1800 | 1.5 | 135 | 660 | 1175×880×1315 | 550×550 | ||||
| S9-160/10 | 160 | 400 | 2200 | 1.4 | 155 | 760 | 1200×945×1330 | 550×550 | ||||
| S9-200/10 | 200 | 480 | 2600 | 1.3 | 180 | 910 | 1235×960×1390 | 550×550 | ||||
| S9-250/10 | 250 | 560 | 3050 | 1.2 | 205 | 1090 | 1510×930×1430 | 550×550 | ||||
| S9-315/10 | 315 | 670 | 3650 | 1.1 | 240 | 1285 | 1560×940×1485 | 550×550 | ||||
| S9-400/10 | 400 | 800 | 4300 | 1.0 | 275 | 1490 | 1620×1030×1560 | 660×660 | ||||
| S9-500/10 | 500 | 960 | 5100 | 1.0 | 330 | 1750 | 1685×1030×1610 | 660×660 | ||||
| S9-630/10 | 630 | 1200 | 6200 | 4.5 | 0.9 | 465 | 2260 | 2250×1375×1810 | 820×820 | |||
| S9-800/10 | 800 | 1400 | 7500 | 0.8 | 520 | 2730 | 2290×1395×1905 | 820×820 | ||||
| S9-1000/10 | 1000 | 1700 | 10300 | 0.7 | 605 | 3125 | 2360×1400×1930 | 820×820 | ||||
| S9-1250/10 | 1250 | 1950 | 12000 | 0.6 | 715 | 3700 | 2410×1420×1970 | 820×820 | ||||
| S9-1600/10 | 1600 | 2400 | 14500 | 0.6 | 830 | 4460 | 2460×1460×2070 | 820× | ||||
