變壓器變壓比的主要的設計類型和計算是怎樣的

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-12 01:45:11

導讀：變壓器是一種重要的電力設備，在很多的時候變壓器也是要靠著很多的物理性能進行實現它的各個部分的作用的。變壓器的變比是一種重要地物理量，是影響變壓器運行和維護重要的一

　　變壓器是一種重要的電力設備，在很多的時候變壓器也是要靠著很多的物理性能進行實現它的各個部分的作用的。變壓器的變比是一種重要地物理量，是影響變壓器運行和維護重要的一種特征，常見地變壓器的變比是貫穿于變壓器的各個部分的。對于變壓器的變比一定要去仔細了解，這樣的話變壓器才會獲得更好地保障。

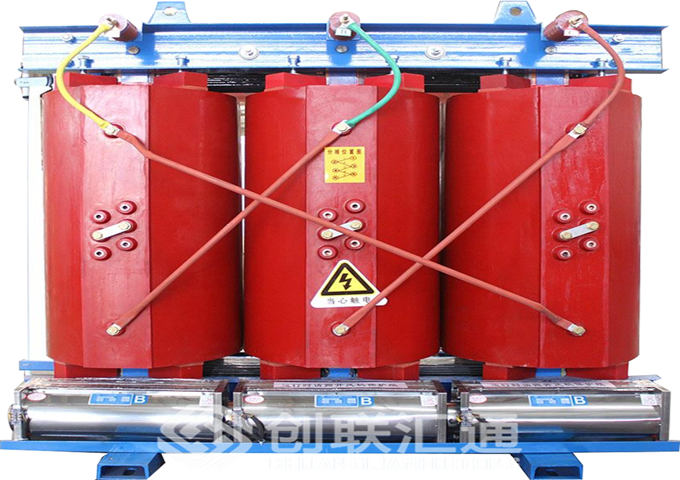

　　變壓器廠家

　　變壓器的變比指電壓比或電流比，是變換電壓或電流的設備，一次繞組與二次繞組之間的電壓或電流比。在變壓器中，一次側電動勢E1與二次側E2之比稱為變壓器的變比，用k表示，即k=E1/E2 。變壓器變比為線電壓之比（K=U1/U2），繞組電壓之比為匝數比（u1/u2=N1/N2）。角形接線側U=u，星形接線側U=√3u。所以在原副繞組接線相同時，變壓器變比K=U1/U2=u1/u2。當原副繞組接線為角/星時，變壓器變比K=U1/U2=u1/√3u2，即u1/u2=√3K。同理當原副繞組接線為星/角時，變壓器變比K=U1/U2=√3u1/u2，即u1/u2=K/√3。

　　1、變比是變壓器設計時計算誤差的一個概念。一般的變比大于3時，誤差需小于百分之0.5;變比小于等于3時，誤差需小于百分之1。 2、變壓器原繞組和變壓器副繞組中的感應電勢，與繞組的匝數成正比。根據兩側功率相同，功率等于電壓的平方與電阻的比值，從而得出電壓比，即變比。 3、原繞組輸入電壓與副繞組輸出電壓之比，等于它們的匝數比，比值K稱為變比系數。例：變壓器的變比110KV/11KV=10。

　　以上是常見地變壓器的變比的主要的介紹，平時要加強變壓器的變比的綜合地了解，并且能夠進行使用，從而獲得變壓器的良好地性能，實現變壓器的安全和穩定，讓變壓器更好地進行發揮出來作用，為變壓器的效率以及良好地運行打下基礎！
