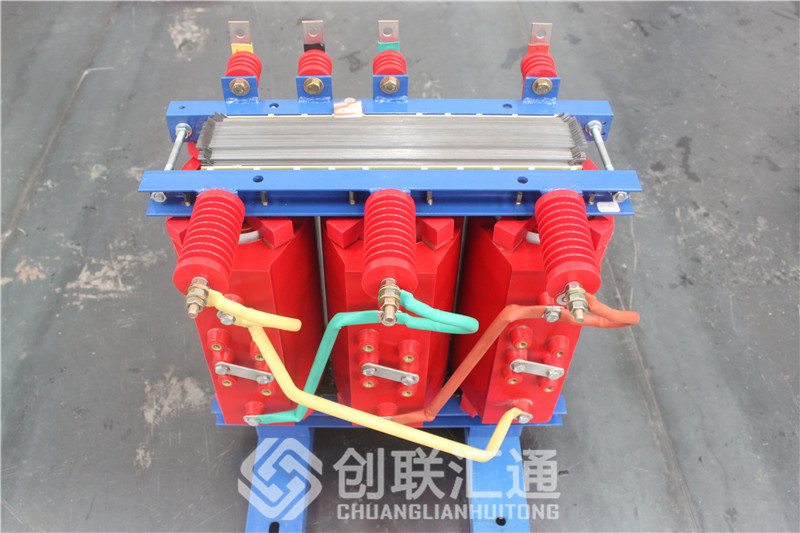

三相干式變壓器是運用電磁互感應,改換電壓、電流和阻抗的電器.

    器身(包含鐵芯、繞組、絕緣、引線)、變壓器油、油箱、冷卻設備、調壓設備、保護設備(吸濕器、安全氣道、氣體繼電器、儲油柜及測溫設備等)、出線套管等部分構件組成.

    三相干式變壓器在電網中起著不可或缺的效果.

    三相干式變壓器的組成部分一鐵心材料

    變壓器運用的鐵心材料主要有鐵片、低硅片,高硅片,鋼片中加入硅能降低鋼片的導電性,添加電阻率,它可減少渦流,使其損耗減少.咱們通常稱為加了硅的鋼片為硅鋼片,變壓器的質量所用的硅鋼片的質量有很大的聯系,硅鋼片的質量通常用磁通密度B來表示,一般黑鐵片的B值為6000-8000、低硅片為9000-11000,高硅片為12000-16000.

    三相干式變壓器的組成部分一絕緣材料

    在繞制變壓器中,線圈結構層間的阻隔、繞阻間的阻隔,均要運用絕緣材料,一般的變壓器結構材料可用酚醛紙板制造,層間可用聚脂薄膜或電話紙作阻隔,繞阻間可用黃臘布作阻隔.

    三相干式變壓器的重要組成部分一浸漬材料

    變壓器繞制好后,還要過較后一道工序,便是浸漬絕緣漆,它能增強變壓器的機械強度、提高絕緣功能、延長運用壽命,一般情況下,可采用甲酚清漆作為浸漬材料.

    三相變壓器還需要有漆包線,沙包線,絲包線,較常用的漆包線.對于導線的要求,是導電功能好,絕緣漆層有足夠耐熱功能,而且要有一定的耐腐蝕能力.一般情況下較好用Q2型號的高強度的聚脂漆包線.

    三相干式變壓器,讓電盡其所能,在電網設備中常用作升降電壓、匹配阻抗,安全阻隔等.
