SCB11系列20kv級干式變壓器

【額定容量】：50-2500kva 【額定電壓】：20kv
【聯結組別編號】：Dyn11，Yyno

產品價格 ??￥

產品用途

該系列產品具有“三低三高”的顯著特點，即低損耗、低噪聲、低局放和高機械強度、高電氣強度、高耐熱強度，因此適用于高層建筑、機場、電站、商業中心等要求防火、防爆、防潮的重要場所。

全國24小時銷售熱線:13263317831

獲取優惠報價在線咨詢設備


SCB11系列20kv級干式變壓器產品特點

SCB11系列20kv級干式變壓器優勢
產品概述

本公司生產的20KV級SCB11系列干式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠，達到家先進水平。該系列產品采用外先進的制造技術，設計圖紙及技術文件齊全、正確、清新，生產設備先進，制造工藝穩定，測定手段完備，為生產優質的產品提供了堅實的保障。

結構特點

箱式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡、散熱效果差、存在繞制螺旋角、人工焊接質量不穩定等突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。

溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半路，可自動檢測并巡回顯赤相線圈各自的工作溫度，并且有超溫報警和跳閘功能。

產品特點

損耗低，節電效果好，運行經濟，可免維護。

安全，難燃防火,無污染，可直接安裝在負荷中心.

免維修，安裝簡便，綜合運行成本低。

防潮性能好，可在100%濕度下正常運行，停運后不經預干燥即可投入運行。

損耗低,局部放電量低噪音小，散熱能力強,強迫風冷條件下可以150%額定負載運行。

配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

體風小、重量輕，占地空間小，安裝費用位考慮排油池防大消火設施和備用電源等。

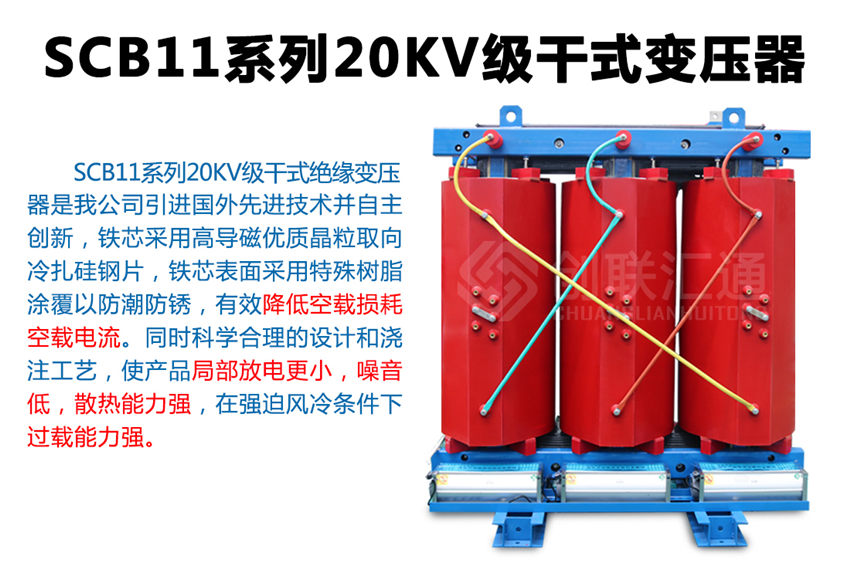

產品圖片

產品參數

型號	額定容量（KVA）	聯接組標號	電壓組合（KV）			空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
型號	額定容量（KVA）	聯接組標號	高壓	分接范圍	低壓	空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
SCB11-50	50	Dyn11 或 Yyn0	20 22 24	±5% ±2×2.5% 或 +3×2.5% -1×2.5%	0.4	345	1180	2.4	6.0
SCB11-100	100					545	1910	2.2
SCB11-160	160					682	2780	1.8
SCB11-200	200					745	2820	1.8
SCB11-250	250					855	3280	1.6
SCB11-315	315					980	3910	1.6
SCB11-400	400					1165	4640	1.4
SCB11-500	500					1335	5550	1.4
SCB11-630	630					1545	6550	1.2
SCB11-800	800					1775	7910	1.2
SCB11-1000	1000					2090	9370	1.0
SCB11-1250	1250					2410	11050	1.0
SCB11-1600	1600					2820	13300	1.0
SCB11-2000	2000					3280	15690	0.8
SCB11-2500	2500					3910	18550	0.8

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
